Delfin ATEX-industridammsugare

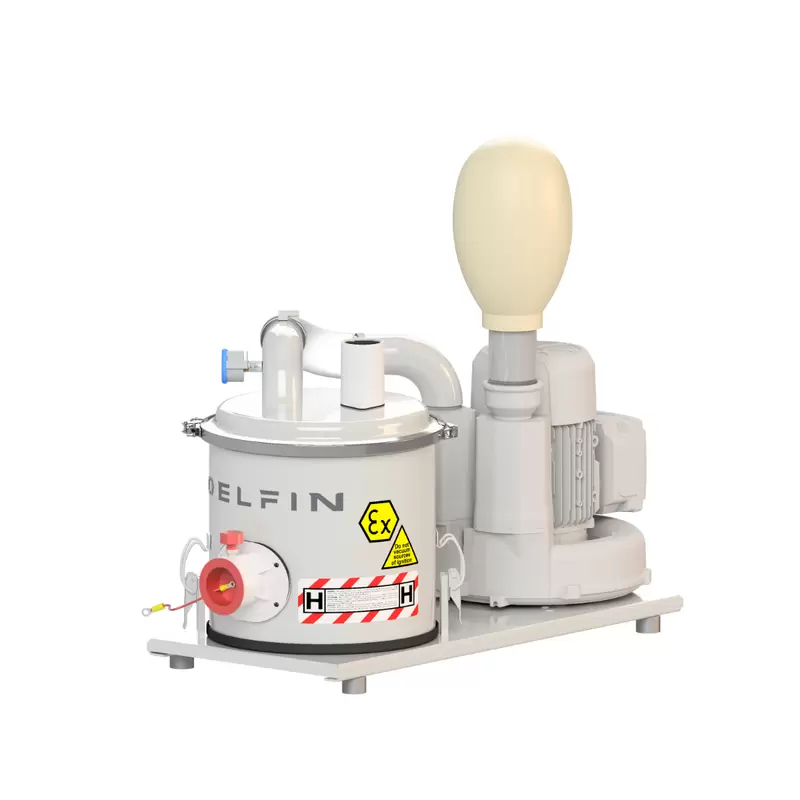

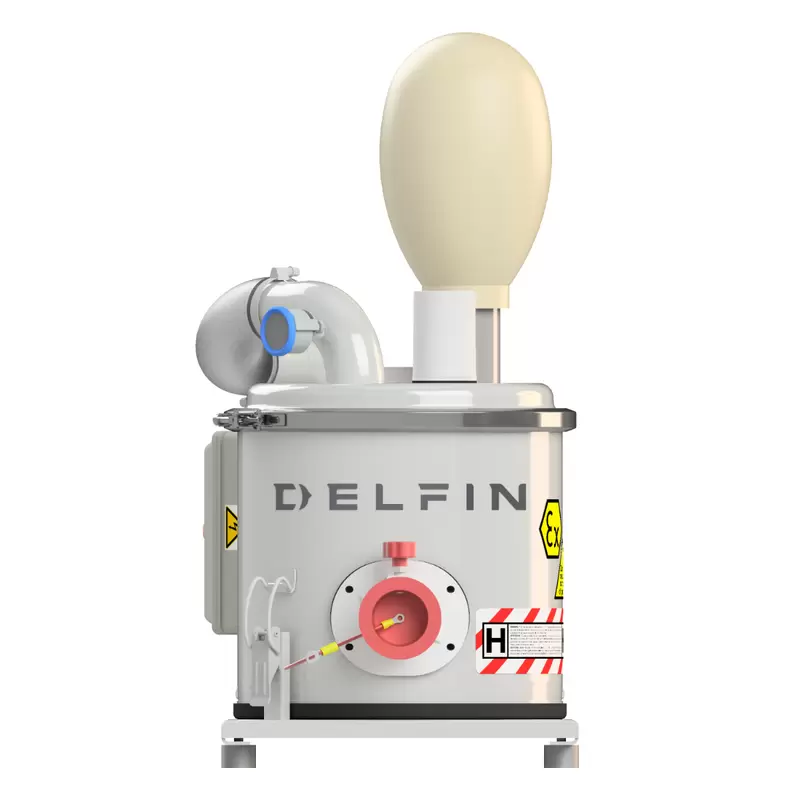

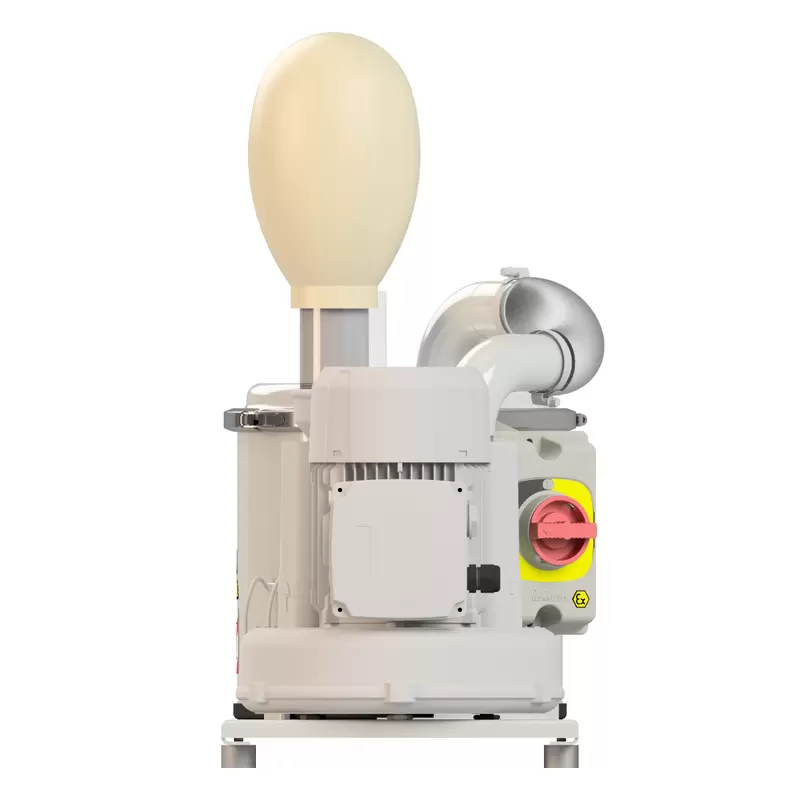

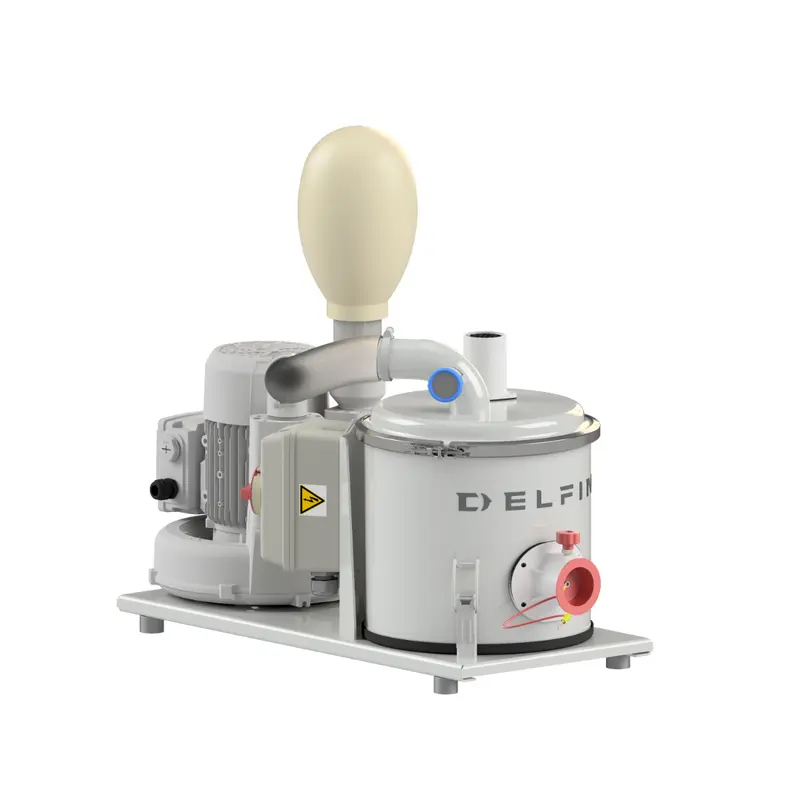

Delfin DBF 10 Z22
Modulär sugenhet för maskinmonterad skrapssamling med ATEX-klassning för explosiva miljöer.
- ATEX zon 20/22-klassning (märkt II 1/3D Ex h) gör den lämplig för industrier där explosiv atmosfär kan förekomma, såsom vid förpackning och livsmedelsbearbetning.
- Högt undertryck upp till 2000 mmH₂O möjliggör effektiv uttransport av produktionsavfall från maskinen eller processpunkten.
- Antistatisk klass M-filter med möjlighet att kompletteras med absolut H14-filter för damm, partiklar och känsligt material som kräver högt renhetskrav.
- Kompakt design på endast 35 kg och 76 × 34 × 45 cm gör den lämplig för installation på befintliga maskiner utan stora ombyggnationer.
- Modulär utformning möjliggör anpassning och integration på olika typer av OEM-maskiner och produktionslinjer enligt behov.
Skrapssamling på maskinen
DBF 10 Z22 är en fast monterad sugenhet designad för integration på maskiner och produktionslinjer. Designad för industrier som förpackning, livsmedel och pappersbearbetning, levererar den upp till 150 m³/h luftflöde med ett maximalt undertryck på 2000 mmH₂O. Detta gör den effektiv för löpande insamling av produktionsavfall direkt vid källan.
Filtrering sker genom ett antistatisk M-klassificerat påsfilter (2000 cm²) som effektivt fångar damm och fasta partiklar enligt IEC 60335-2-69. För mer krävande applikationer kan ett absolut H14-filter installeras för högre renhetskrav. Den 15 L-behållare töms enkelt och filtret rengörs manuellt, vilket möjliggör låg underhållskostnad.
Maskinen är byggd i komplett stål och väger endast 35 kg, vilket möjliggör enkel installation på eller vid produktionsmaskinen. Driven av en 1,35 kW trefasturbin med IP65-kapsling för dammsäkerhet. ATEX-klassningen (zon 20 inuti, zon 22 utanför, märkt II 1/3D Ex h) gör den lämplig för industrier med explosiv atmosfär eller strikta säkerhetskrav.
DBF 10 Z22 är konstruerad för integration på befintliga produktionsmaskiner i industrier som förpackning, livsmedel och pappersbearbetning, där skrapssamling och effektivitet är kritiska faktorer.
Teknisk information
Sug- & luftprestanda
- Sugintag, diameter
- 50 mm
- Ljudnivå
- 70 dB(A) EN ISO 3744
- Max undertryck (vakuum)
- 2000 mmH₂O
- Kontinuerligt undertryck
- 1800 mmH₂O
- Max luftflöde
- 150 m³/h
Behållare & tömning
- Behållarvolym
- 15 L
Filter
- Primärfilter, typ
- Påsfilter
- Primärfiltrets yta
- 2000 cm²
- Primärfiltrets diameter
- 280 mm
- Primärfiltrets material
- Polyester
- Filterklass, primärfilter
- M IEC 60335-2-69; antistatiskt filter (ANT M)
- Absolutfiltrets klass
- H14 med 99,995 % avskiljning enligt MPPS-metoden EN 1822-5
- Avlastningsventil
- Ingår
Effekt & el
- Spänning
- 400 V
- Effekt
- 1,35 kW
- Frekvens
- 50 Hz
- Strömförbrukning
- 2,1 A
- Kapslingsklass
- IP65
- Motortyp
- Trefas turbin
ATEX & certifiering
- Zon
- ATEX zon 20 invändigt / zon 22 utvändigt
- Ex-kategori
- 1/3D (zon 20 inv. / 22 utv.)
- Märkning
- II 1/3D Ex h IIIC T135°C (Int) /T195°C (ext) Da/Dc
Mått & vikt
- Mått (b × d × h)
- 76 × 34 × 45h cm
- Vikt
- 35 kg
