Delfin ATEX-industridammsugare

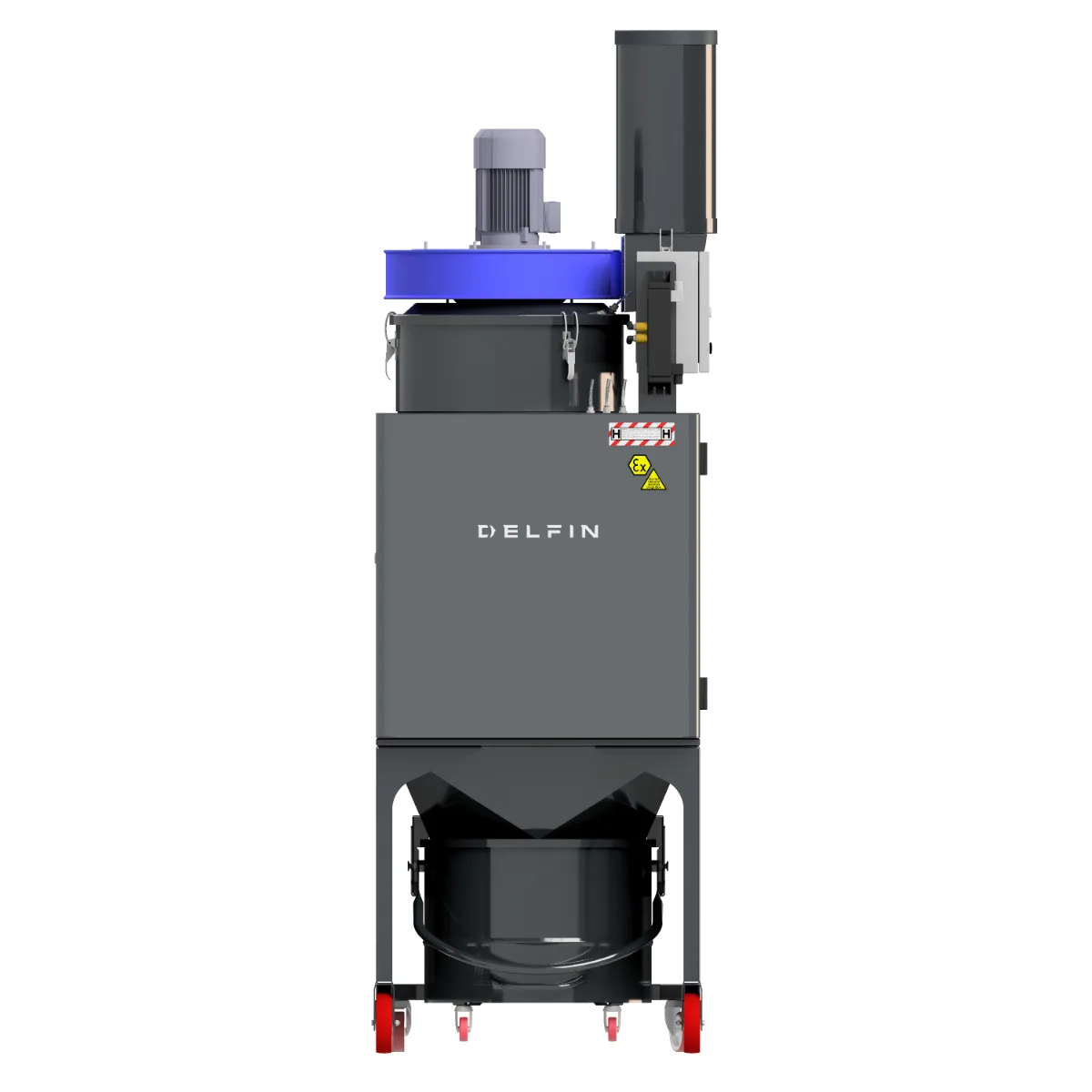

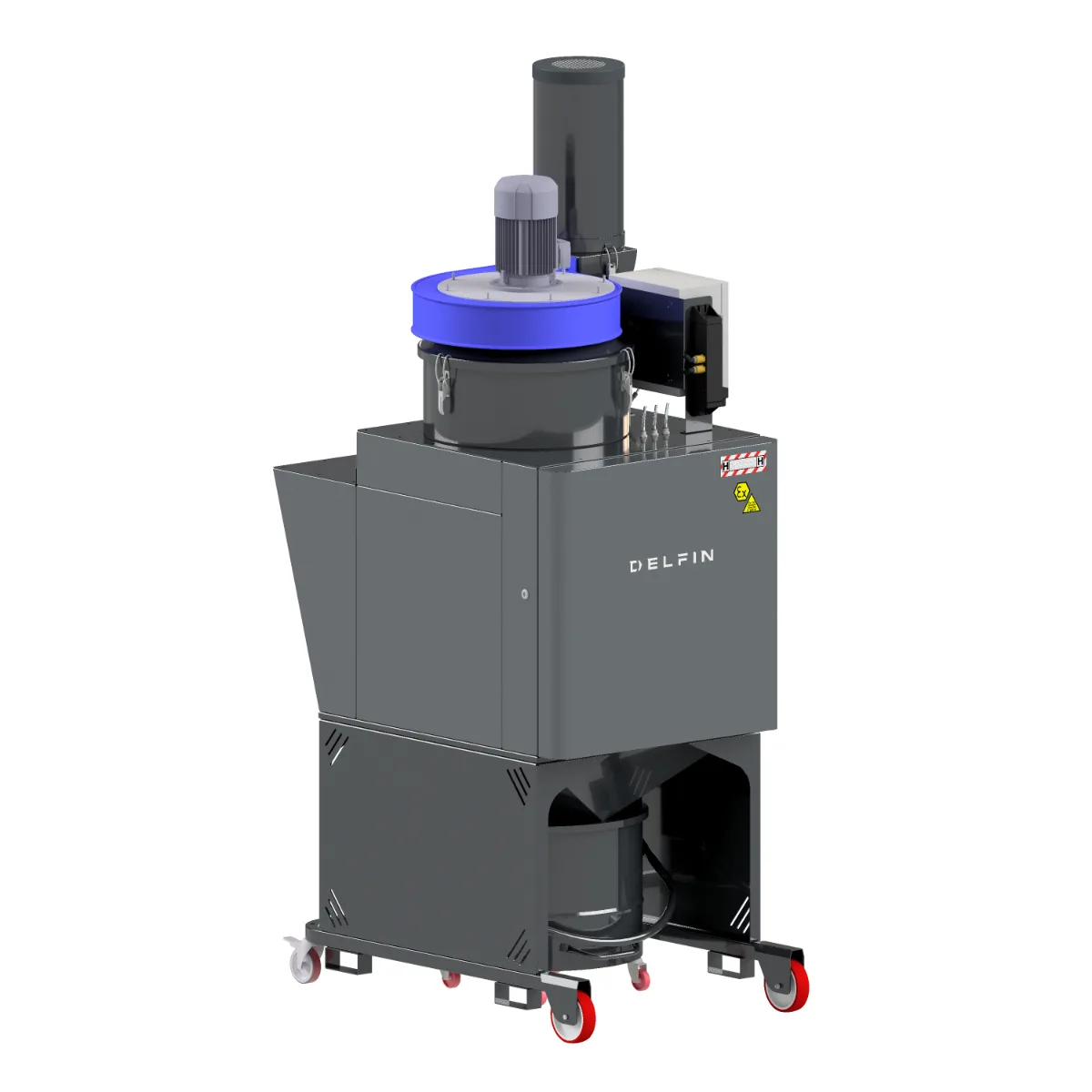

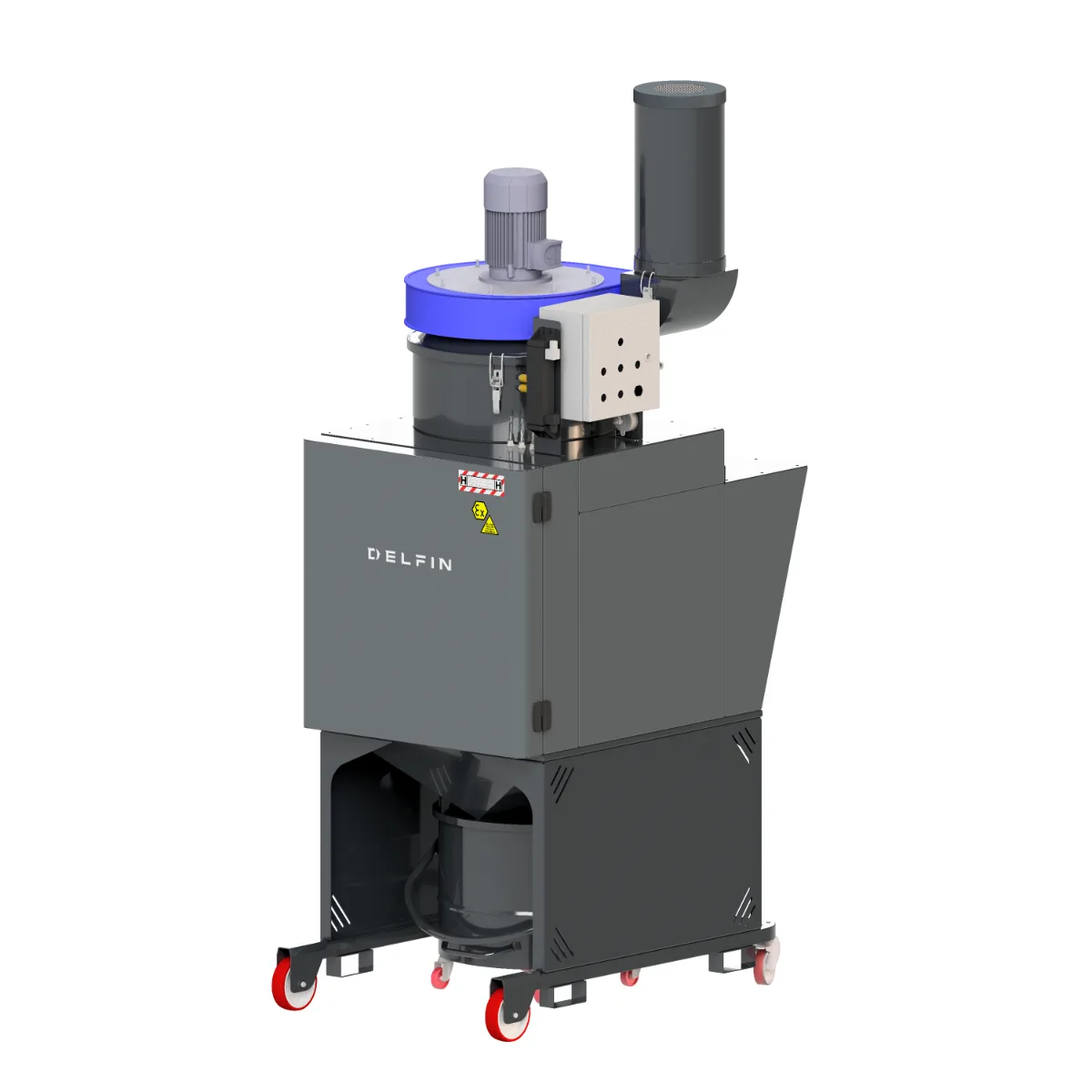

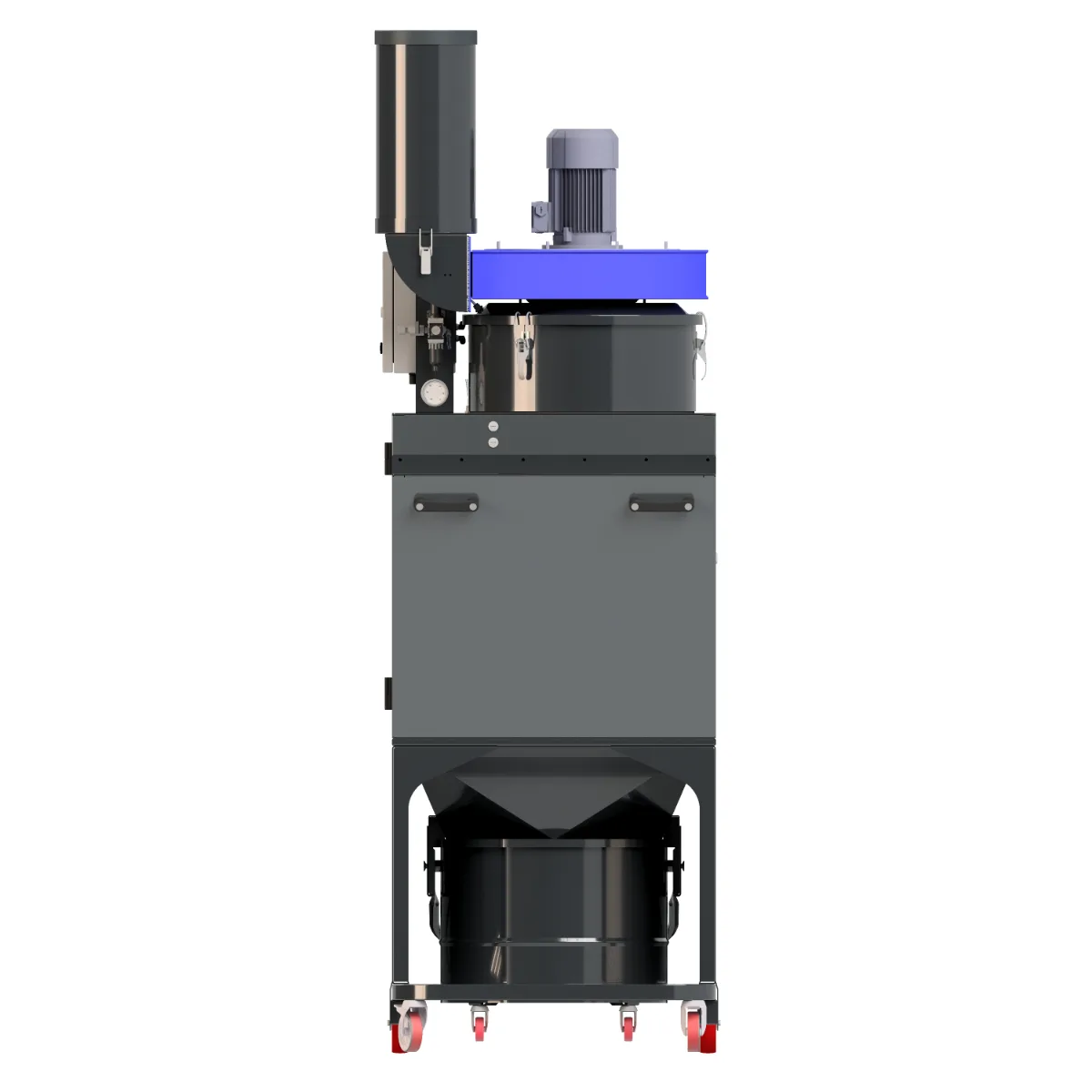

Delfin CUBE 20 K2 PN Z22
Eldriven ATEX-industridammsugare för explosivt damm, zon 20 invändigt / 22 utvändigt
- ATEX-certifierad för zon 20 (invändigt) och zon 22 (utvändigt), märkning II 1/3D Ex h IIIC T100°C (int) / T135°C (ext) Da/Dc - byggd för miljöer med explosivt damm.
- Automatisk tryckluftsrensning (PN) av filtren under pågående sugning, vilket eliminerar manuellt filterunderhåll och passar kontinuerlig drift.
- Tvåstegs filtrering: två patronfilter i klass M (Teflon ANT M, antistatiskt) med stor filteryta plus H14-absolutfilter med 99,995% avskiljning enligt MPPS-metoden.
- Kraftfull eldriven turbin på 2,2 kW med upp till 2500 m³/h luftflöde och 210 mmH2O undertryck, vid 72 dB(A) ljudnivå.
- Robust konstruktion i helt lackerat stål med truckfickor för enkel förflyttning och fast suganslutning på maskinen.
ATEX-industridammsugare för klassade zoner med automatisk filterrensning
Delfin CUBE 20 K2 PN Z22 är en ATEX-certifierad industridammsugare byggd för kontinuerlig uppsamling av fint luftburet damm, damm och spån i klassade miljöer där explosivt damm kan förekomma. Maskinen är märkt II 1/3D Ex h IIIC T100°C (invändigt) / T135°C (utvändigt) Da/Dc och är godkänd för zon 20 invändigt och zon 22 utvändigt. Sugningen sker via fast anslutning på maskinen.
Sugenheten drivs av en elektrisk turbin på 2,2 kW (400 V, 50 Hz, 4,5 A) som ger ett luftflöde på upp till 2500 m³/h och ett undertryck på 210 mmH2O. Behållaren rymmer 90 liter och maskinen arbetar på en ljudnivå av 72 dB(A) (EN ISO 3744).
Filtreringen sker i två steg: två patronfilter i polyester av klass M (Teflon ANT M, antistatiskt) med stor filteryta, följt av ett H14-absolutfilter med 99,995% avskiljning enligt MPPS-metoden. Filtren rensas automatiskt med tryckluft (PN-systemet) under pågående drift, vilket tar bort behovet av manuellt filterunderhåll och gör maskinen lämplig för kontinuerlig produktion.
Konstruktionen är helt i lackerat stål med truckfickor för enkel förflyttning och lågt underhållsbehov. Denna konfiguration (artikelnummer Z22CUBE20K2PN-001) levereras med ett extra H14-absolutfilter och jordning som standard. Maskinen är avsedd för processer med hög andel fint, luftburet damm i ATEX-klassade områden.
Teknisk information
ATEX & klassning
- Användningszon
- Zon 20 invändigt / zon 22 utvändigt
- ATEX-märkning
- II 1/3D Ex h IIIC T100°C (int) / T135°C (ext) Da/Dc
- Ex-kategori
- 1/3D (20 int / 22 ext)
Sug- & luftprestanda
- Max undertryck (vakuum)
- 210 mmH2O
- Kontinuerligt undertryck
- 210 mmH2O
- Max luftflöde
- 2500 m³/h
- Ljudnivå
- 72 dB(A) EN ISO 3744
- Suganslutning, diameter
- 1 x 200 / 2 x 150 mm
Behållare & filter
- Behållarvolym
- 90 L
- Primärfilter
- 2 st patronfilter
- Primärfilteryta
- 20 000 cm² Officiella källor motstridiga: PDF-databladet anger 20 000 cm², webbtabellen 200.000 (200 000) cm². Bekräfta med Delfin före publicering.
- Primärfiltermaterial
- Polyester
- Primärfilterklass (IEC 60335-2-69)
- Teflon ANT M (klass M, antistatiskt)
- Filterrensningssystem
- PN - automatisk tryckluftsrensning av filtren under drift
- HEPA-absolutfilter
- Standard
- Absolutfilterklass (EN 1822-5)
- H14 med 99,995% avskiljning enligt MPPS-metoden
Effekt & el
- Spänning
- 400 V
- Effekt
- 2,2 kW
- Frekvens
- 50 Hz
- Strömförbrukning
- 4,5 A
- Motortyp
- Elektrisk fläkt
- Elektrisk skyddsklass
- IP 65
Konstruktion, mått & vikt
- Konstruktion
- Helt i lackerat stål
- Truckfickor
- Ingår
- Mått (BxDxH)
- 135x89x255h cm
- Vikt
- 250 kg
Utrustning (konfiguration -001)
- Extra H14-absolutfilter (H)
- Ingår
- Jordning (MT)
- Ingår
- Rostfri behållare AISI 304 (X)
- Tillval
- Fjärrmanöver med 24 V elpanel (LOC/REM)
- Tillval (+25% ATEX)
